Устанавливаемые на Гранты центральные замки (ЦЗ) позволяют их владельцам производить закрытие и открытие дверей на своей автомашине на расстоянии, воспользовавшись для этого пультом, либо проделывать данную манипуляцию посредством поворота ключа в замке одной из дверей (водительской).

Общая информация

На машинах комплектации Norma устанавливаются блоки управления ЦЗ, которые при поломке заменяются новыми. На автомобилях комплектации Luxe вместо них используются ЦБКЭ. Ниже мы постараемся более детально рассмотреть ЦЗ и его блок управления, их взаимосвязь с дистанционным управлением, симптомы неисправности данной детали, а также приведем инструкцию по его самостоятельной замене.

Теперь остановимся более подробно на дистанционном управлении, которое предназначается не только для блокирования и разблокирования дверей автомашины на расстоянии с синхронной активизацией охранного режима. Помимо этого оно позволяет блокировать все замки одним поворотом ключа, блокировать и разблокировать все дверные замки, нажав одну, находящуюся внутри салона, кнопку, а также включать автосигнализацию и выключать ее как на дистанции, так и ключом.

Режимы работы

Дверные замки на Грантах блокируют, нажимая на соответствующую клавишу пульта, после чего разблокировать их с помощью пульта можно в режимах ступенчатой и одновременной разблокировок. Первый из перечисленных режимов позволит вам произвести разблокировку всех дверных замков двойным нажатием на клавишу (сначала разблокируется водительская, а затем – все остальные двери). При активации второго режима вы сможете разблокировать все двери автомашины одновременно, одним нажатием.

Для смены режима владельцу авто потребуется выполнить следующие действия:

• сначала нужно включить зажигание ключом с пультом;
• затем вам потребуется нажать и держать в таком положении на протяжении пяти секунд клавиши по разблокировке и блокировке;
• после сигнального звука зуммера клавиши отпустите.

Блокировка

Если уже после разблокирования дверных замков вы не откроете багажник либо одну из дверей, или же не включите зажигание, то по прошествии двадцати пяти секунд все двери снова окажутся заблокированными.

Управление из салона

При блокировании дверей непосредственно из салона автомашины требуется утопить соответствующую клавишу, расположенную на водительских дверях, либо нажать аналогичную клавишу в модуле той же двери. Разблокировка потребует поднятия нужной клавиши на двери либо нажима на нее в модуле. Для наружного блокирования дверей вам потребуется повернуть ключ в расположенном на водительской двери замке по ходу часовой стрелки, а чтобы разблокировать двери ключ поворачивают в противоположную сторону.

Управление стеклоподъемниками

Нажав, а затем, удержав в таком положении в течение трех секунд, клавишу блокировки вы сможете поднять опущенные дверные стекла, при этом первыми поднимутся передние стекла, а уже после них – стекла задних дверей. С помощью нажатия и удержания на протяжении трех и более секунд клавиши по разблокировке вы сможете опустить поднятые стекла в аналогичной последовательности.

Открытие багажника

Разблокировка пультом замка крышки багажника на Гранте возможна лишь после выключения зажигания. Так, при открытии крышки необходимо либо дважды, с минимальным интервалом, нажать клавишу на пульте, либо нажать ее один раз, но удерживать на протяжении как минимум нескольких мгновений. При активизации охранного режима открытие багажника произойдет синхронно с отключением данной охранной зоны хотя бы на полминуты. Для закрытия крышки вам понадобится снова захлопнуть ее.

Характерные признаки поломки блока ЦЗ

К наиболее ярким симптомам поломки блока управления относят:

• нерабочие стеклоподъемники;
• проблемы, связанные с функционированием центрального замка (закрывается лишь водительская дверь);
• установленная в салоне автомобиля вежливая подсветка не работает.

Инструменты, необходимые для проведения замены блока управления ЦЗ

При самостоятельной установке нового блока центрального замка вам потребуются такие инструменты как отвертки (крестовая и плоская), гаечные ключи, плоскогубцы, трещотка, не лишними будут нож или ножницы (они могут пригодиться при извлечении труднодоступных элементов). Естественно, заранее нужно будет приготовить и сам блок управления ЦЗ.

Замена центрального замка Лады Гранты

При замене ЦЗ в первую очередь снимается монтажный блок, который убирают в сторону, но не отсоединяют от него колодку с проводами. После этого устанавливается новый блок управления ЦЗ (артикул 21900651201000) примерная стоимость которого составляет 1100 руб.

Для начала выворачиваются оба болта, на которых крепится блок, для чего можно сбросить крышку блока предохранителей и открутить кожух рулевой колонки. Затем блок сдвигают в сторону улицы и приступают непосредственно к отсоединению колодки, которую для этого требуется потянуть к себе. Затем ЦЗ выталкивается наружу, после чего вытаскивается и разъем. Далее производится обратная сборка с установкой нового центрального замка.

Эта, казалась бы несложная работа, сопряжена с некоторыми трудностями, связанными с очень ограниченным свободным пространством, что сильно затрудняет и усложняет замену. Наиболее тяжелым и проблемным отрезком рабочего процесса является выворачивание крепежного винта монтажного блока и выворачивания болтов, на которых крепится блок центрального замка. Уже после этого с блока ЦЗ снимается разъем и новая деталь устанавливается на положенное ей место. Часто проблемы возникают и при закручивании болтов блока, которые необходимо завернуть в обратной последовательности. Если при закручивании болтов у вас возникают проблемы, рекомендуется воспользоваться пластиковыми стяжками.

На автомобиле Lada Granta и Kalina в комплектациях Norma используется блок управления центральным замком (на Luxe комплектации вместо него ЦБКЭ). В случае его неисправности его меняют на новый. В этой статье рассказывается, где находится блок ЦЗ, за что он отвечает и как поменять его своими руками.

Признаки неисправности блока центрального замка

В случае неисправности блока управления центральным замком:

• не работают стеклоподъемники;
• не работает центральный замок (закрывается только водительская дверь);
• не работает вежливая подсветка салона.

Как заменить блока центрального замка

Потребуется: снять монтажный блок (убрать в сторону, не отсоединяя колодки с проводами), новый блок управления центральным замком (артикул 21900651201000, цена около 1100 р.).

1. Вывернуть два винта крепления блока.
2. Отсоединить колодку с проводами (потянуть на себя).

Самое сложное: вывернуть винт крепления монтажного блока, вывернуть болты крепления блока ЦЗ, снять разъем с блока ЦЗ и установить его на свое место. Если закрутить болты блока ЦЗ в обратной последовательности не удается, используйте пластиковые стяжки.

Процесс снятия и установки блока управления центральным замком на Lada Granta также показан на видео:

Кстати, а вы знаете, что автомобили LADA можно оснастить сенсорами? Эта доработка изменит ваше представление об управлении замками.

Наконец-то нашел время установить новый блок переключателей стеклоподъемников.

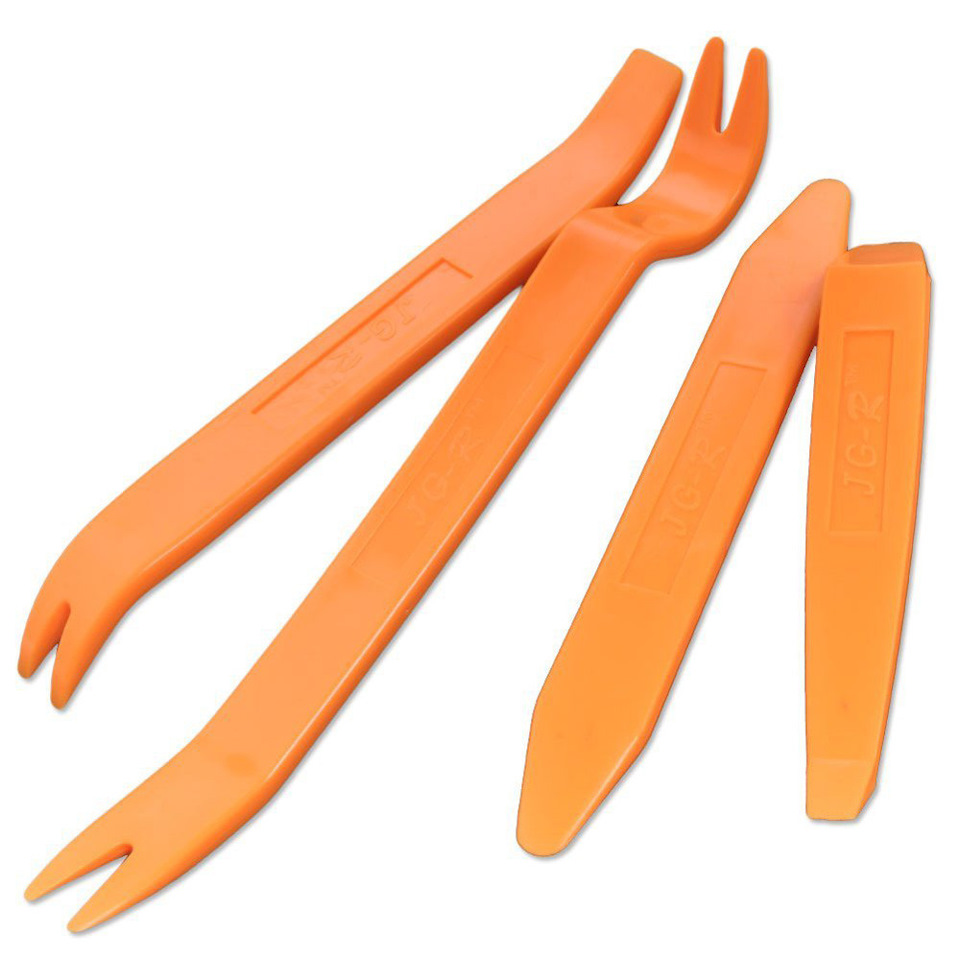

Начал с врезки нового блока от Калины 2 на место родного. При помощи пластиковых лопаток для для снятия обшивки извлек блок переключателей стеклоподъемников Гранты.

На сайте, где заказывал блок (см. часть 1), есть шаблон для разметки.

Извлек родной блок и разметил обшивку под новый.

Вырезал канцелярским ножом посадочное место.

Установил новый блок.

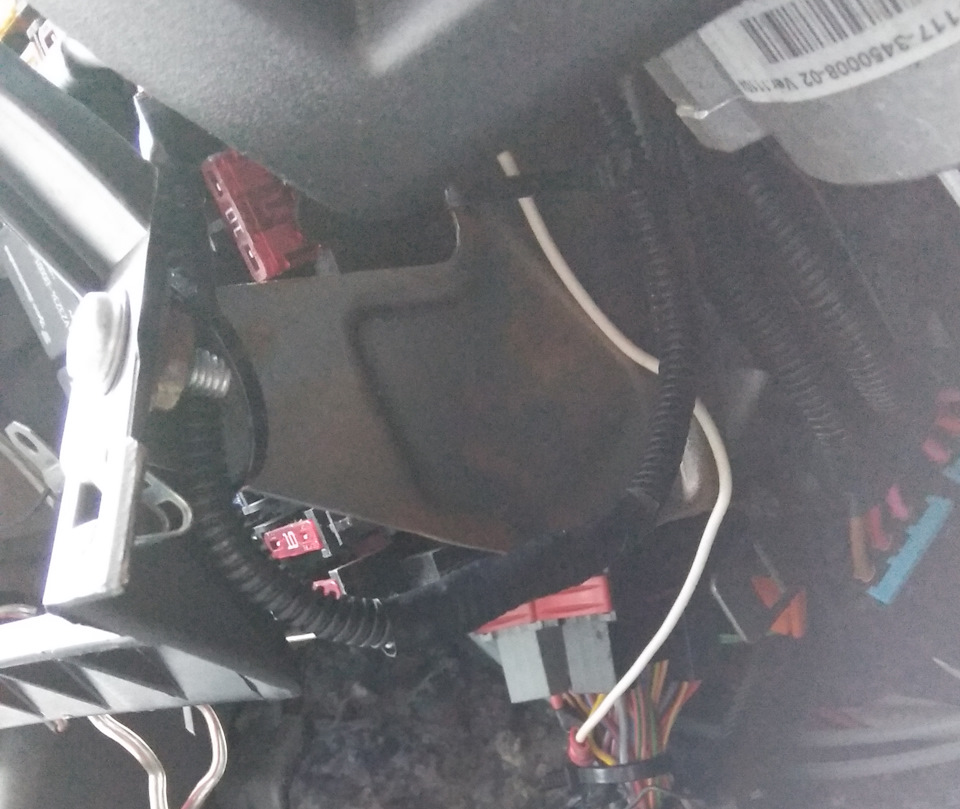

Следующим шагом снял обшивку и провел +12в, которые взял с предохранителя заводского блока ЦЗ (мне показалось это логичным 🙂 ). "Врезку" в проводку выполнил через адаптер, купленный на али.

Предохранитель блока ЦЗ у меня оказался во втором ряду, 5й сверху, на 15А. Плюс на пред приходит слева.

Советую вести провода в гофре, это эстетично и безопасно.

При покупке авто была установлена сигнализация, т.е. у меня уже были проведены провода к соленойду замка.
При подключении использовал следующую схему:

Что это дает. В нормальном состоянии (не нажимаем никаких кнопок на блоке стеклоподъемников и брелке сигнализации), на проводах идущих от сигнализации к замку находится масса. Само наше 5-контактное реле при таком подключении замкнуто в нормали "замок — сигнализация". Т.е. при нажатии на брелке "закрыть" блок сигнализации подает +12в на замок и тот закрывается (аналогично с открытием, только меняется полярность) при этом наше реле не делает ничего, остается в нормальном состоянии. При нажатии на блоке переключателей стеклоподъемников кнопки ЦЗ "закрыть", реле разрывает цепь "замок — сигнализация" и подает принудительно на замок +12в и тот закрывается. Иными словами, если бы мы просто подключились параллельно сигнализации и 87а пин реле подключили к массе, то при нажатии кнопок ЦЗ на блоке переключателей стеклоподъемников, получалось бы короткое замыкание (+12в через блок сигнализации на массу). Если у Вас нет сигнализации, то можете использовать схему из 1 части.

3 пин (масса) подключаем к черному проводу в косе стеклоподъемников, 5 пин (габариты) к тонкому белому, 6 пин (+ красного светодиода) к белому проводу с черной полосой (это +12в стеклоподъемников, при выкл. зажигании на нем напряжение пропадает и светодиод не будет гореть в закрытой машине, что хоть и немного, но экономит заряд аккумулятора), 4 пин (- красного светодиода), на коричневый провод идущий от замка (при опущенном "солдатике" там появляется минус/масса), 1 и 2 пин (открытие и закрытие) к управляющим контактам реле.

Врезаемся в проводку "магистрально", а именно, не разрывая провод, снимаем изоляцию, делаем шилом/отверткой "кольцо" в проводнике, заводим в "кольцо" подключаемый провод и обматываем магистальный провод. Рекомендую пропаять или обжать. Далее изолируем изолентой.

Паял USB паяльником запитанным от power bank. Мощности паяльника не хватало, но кое-что все же пропаялось.

Где было подключение без врезки, использовались обжимные гильзы и клеевая термоусадка.
