Мой товарищ Street-illegal попросил меня реализовать AUX в его Alpine cda 117ri. Суть в том что там свой выход, и под него нужен переходник который стоит 700-1000р, еще и доставка денег стоит. Как это сделать уже были посты на драйве, поэтому Фаннур уже все закупил, а это: джек 3,5mm(2 шт- 150р/шт) и удлинитель аукса 1,20м(80р).

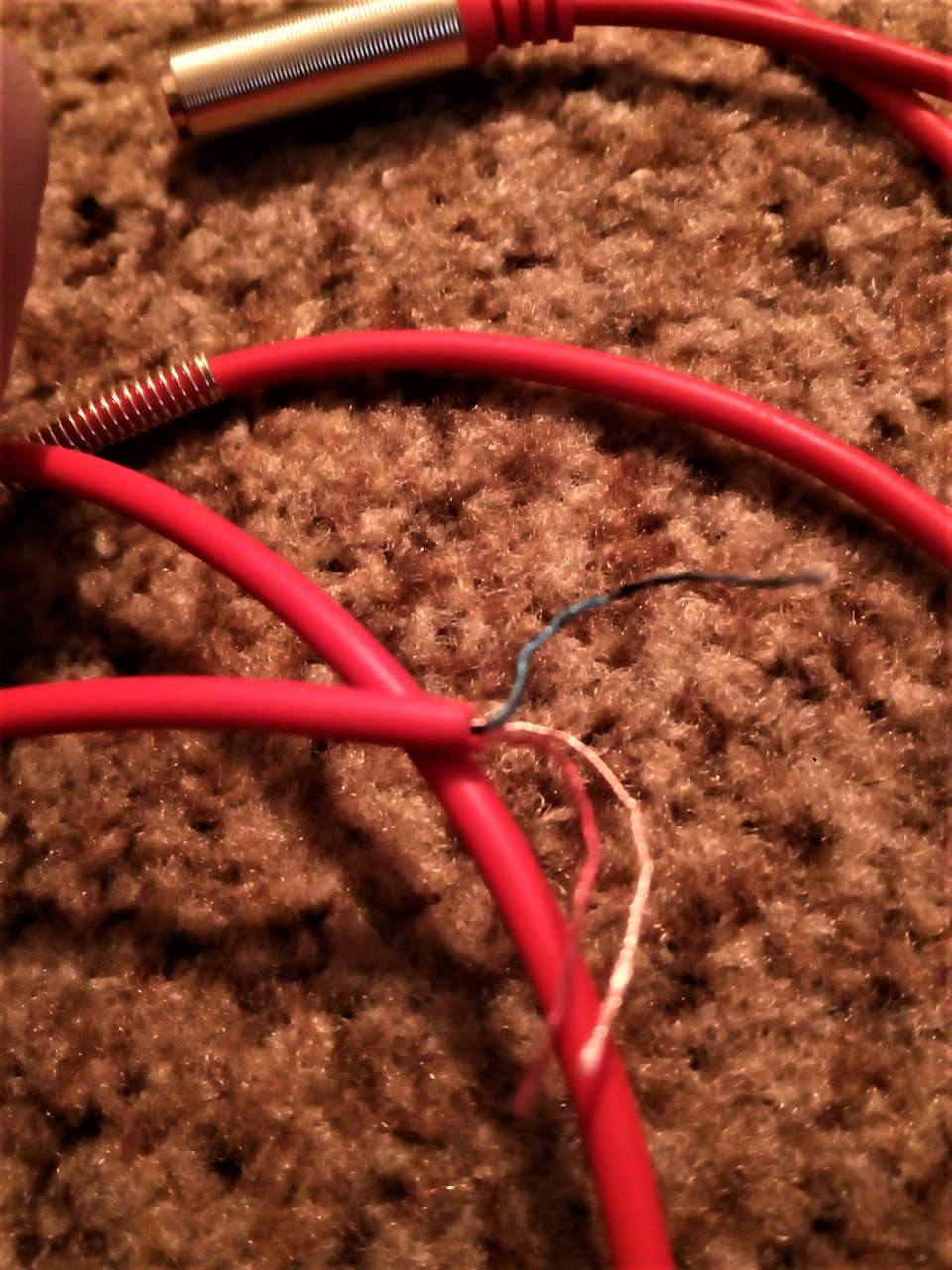

Собственно конец от удлинителя(мама) был отрезан примерно на 15-20см. чтобы вывести в дальнейшем от ГУ через пепельницу. Сам разъем 3,5 который был на удлинителе тоже отрезан, так как решили делать одинаковые концы, осталось примерно 1м. провода, искали что то по мощнее, но пока это все что смогли купить в городе, возможно потом если найдем нормальный провод, то переделаем. Возвращаемся к "маме", жилы очень тоненькие, задача была облудить концы, которые в дальнейшем будут припаяны к пинам.
Слегка зачистил жилы и облудил, в качестве пинов использовали швейные иглы, так как в разъеме очень маленькие отверстия, в ушки которых были продеты жилы и пропаяны, и откусил плоскогубцами лишнее от иглы.
Доброго всем времени суток. И так, была у меня пара трупиков интересных игрушек в виде Alpine CDA 9883R. Одна пала смертью храбрых в неравном бою с “буханкой” (каким-то образом оказалась под колесом), вторая — не пережила КЗ, вплоть до кусками отгоревшего текстолита. Из двух трупиков было собрано одно исправное ГУ, отлично звучащее, с огромным диапазоном настроек, поддержкой CD-чейнджера и прочее-прочее. Но… не было в ней простой вещи, столь привычной для современных магнитол — линейного входа или AUX.
Alpine CDA 9883R
Как вариант реализации была выбрана шина Ai-net. Самый простой способ — купить “папу” и распаять выход в соответствии со схемой:
Распиновка разъема Ai-net
Но, это не наш метод=) Мы пойдем по длинному и извилистому пути=) Для начала — снимаем корпус ГУ, Причем, заднюю стенку, играющую роль радиатора для УНЧ, откручивать необязательно, она абсолютно не мешается=)
плата
Находим дорожки до гнезда. В нашем случае они даже промаркированы=)
дорожки
Нам потребуются левый канал (LCH-IN), правый канал (RCH-IN) и земля (GND-IN). Думаем, как мы протянем и закрепим сам шнурок, я тянул через вентиляционные отверстия задней стенки, фиксировал стяжками через монтажные отверстия самой платы. Не забываем распиновку разъема jack, если, конечно используем его=) Tip — левый канал, Ring — правый канал, Sleeve — земля.
распиновка stereo-jack
Распаиваем все в соответствии со схемами.
Запускаем, тестируем, работает.
Работает! Собственно, несложное, не занимающее много времени “допиливание”, но позволяет немного облегчить жизнь.
Итоговый вид. Всем спасибо за внимание=)
Автор; Алексей Вячеславович Шелехов, Иркутская область
Перед тем как включить аукс на магнитоле Пионер, нужно узнать модель устройства, так как от этого будет зависеть последовательность действий. Этот разъем предназначен для приема внешних звуковых сигналов. Амплитуда сигнала варьируется в пределах 0,5-1 В — такой уровень выдают любые устройства для воспроизведения музыки, которые оснащаются линейным выходом с маркировкой AUX OUT. Аналогичный уровень сигнала передается для наушников. Вход AUX можно настроить для подключения MP3-плеера, смартфона, планшета и других устройств.
Пошаговая инструкция
Чтобы узнать, как включить AUX, нужно учитывать, что на большинстве автомобильных магнитол Pioneer для активации этого разъема необходимо нажать кнопку Source. После того как на дисплее появится надпись «AUX», следует нажать на кнопку курсора для подтверждения выбора и подключения внешнего устройства. Способ, как подключить AUX на магнитоле Pioneer, зависит от ее модели.
- выключить плеер;
- нажать и удерживать Source примерно 3 секунды;
- использовать функциональную клавишу;
- нажать на кнопку «Вверх».
DEH-P75BT и DEH-P70BT:
- выключить магнитолу;
- нажать и удерживать кнопку курсора 2-3 секунды;
- после включения устройства включить аукс однократным нажатием клавиши курсора.
- выключить плеер с помощью SRC;
- снова нажать эту клавишу и удерживать 2-3 секунды;
- нажать на функциональную кнопку слева;
- использовать верхнюю клавишу курсора;
- нажать кнопку SRC.
- выключить плеер с помощью клавиши SRC;
- 2 раза нажать функциональную кнопку в нижней части передней панели;
- переместить курсор вверх или вниз для включения или выключения функции аукс;
- подтвердить выбор функциональной клавишей.
- выключить и снова включить плеер с помощью SRC;
- несколько раз использовать клавишу Function, пока не появится надпись «AUX»;
- воспользоваться ручкой регулировки громкости, чтобы настроить этот режим.
- удерживать кнопку SRC, пока не выключится плеер;
- нажать на ручку регулировки громкости и удерживать ее, пока на экране не появится надпись «Language Select»;
- повернуть ручку по часовой стрелке, чтобы выбрать вход AUX1 или AUX2;
- подтвердить выбор нажатием на регулятор громкости;
- для выключения аукс нажать ручку повторно.
- выключить плеер;
- удерживать FUNC примерно 5 секунд;
- использовать эту клавишу несколько раз, пока на экране не появится надпись «AUX»;
- подтвердить выбор с помощью курсора, чтобы соединить подключенное устройство с магнитолой;
- выйти из меню с помощью кнопки Source.
Что еще важно знать
Главное преимущество входа аукс перед другими стандартами подключения заключается в том, что с его помощью можно соединить магнитолу с любым устройством, воспроизводящим музыку. Если подключить к этому разъему смартфон, то он будет выполнять большую часть работы — обрабатывать музыкальные файлы и передавать сигнал на магнитолу. Устройство Pioneer при этом не будет участвовать в обработке звука — магнитола будет выполнять функции промежуточного звена между смартфоном и динамиками стереосистемы.
Разница между портами USB и AUX заключается в том, что первый передает на магнитолу необработанные цифровые данные, а второй — аналоговый цифровой сигнал. При подключении через USB вы получите лучшее качество звука.
Проблема в том, что смартфоны и MP3-плееры рассчитаны для работы с наушниками, из-за чего они не могут обеспечить достаточную выходную мощность. В результате при подключении через аукс могут возникнуть посторонние шумы, исходящие из автомобильных динамиков. Но вход AUX имеет свои преимущества, поскольку поддерживает подключение большего количества различных устройств.
